Dans les systèmes de chauffage et de plomberie, la vanne 3 voies est un composant clé pour gérer le flux dans les canalisations. Elle offre des possibilités de distribution, de mélange et de dérivation, en s’adaptant à des conditions variables de température et de pression. Comprendre son schéma et son fonctionnement permet d’améliorer la performance et la durabilité des installations domestiques comme industrielles.
Ce guide vous accompagne pas à pas : du choix de la vanne adaptée à la vérification finale, en passant par les préparations et les étapes d’installation. Si vous doutez de vos compétences, privilégiez l’intervention d’un professionnel qualifié. La sécurité et la qualité de la commande du flux doivent rester au cœur du projet.

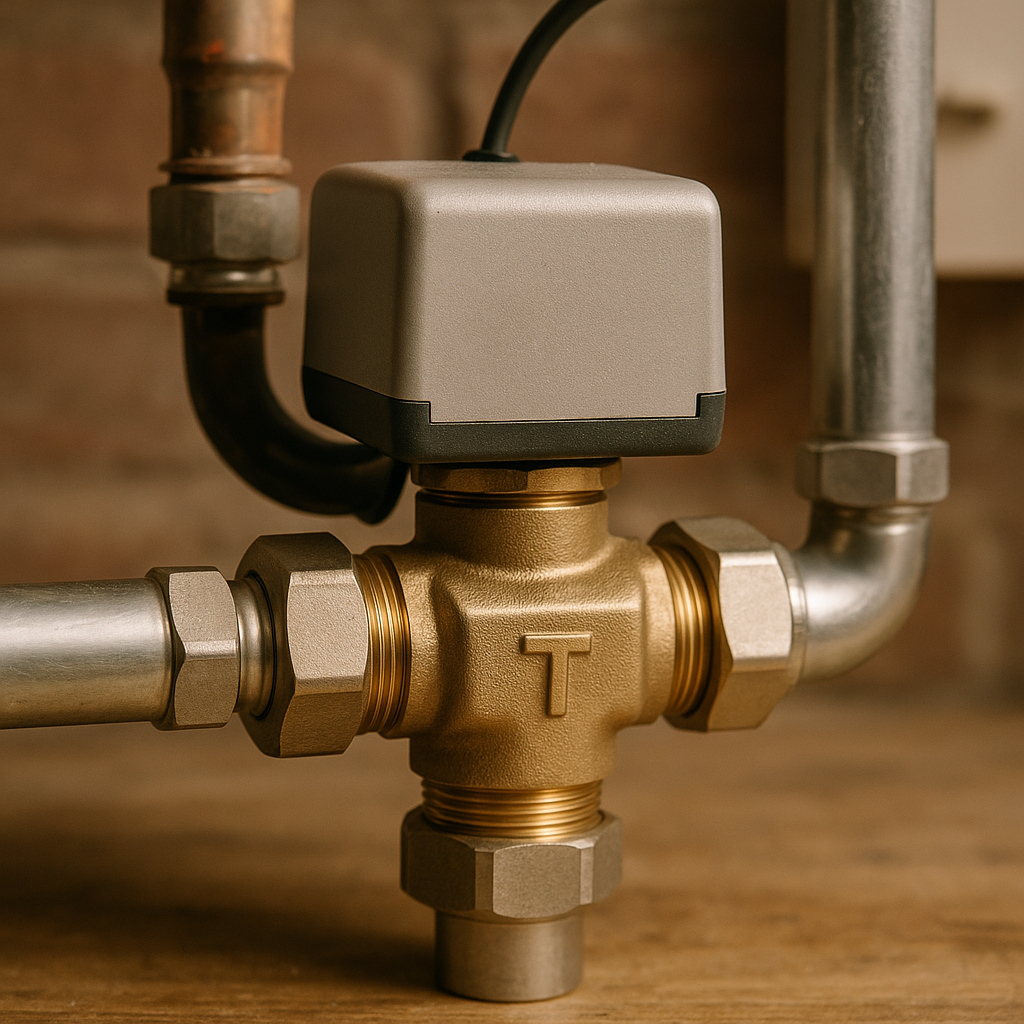

Schéma et fonctionnement d’une vanne 3 voies
Schéma typique et orientation des canalisation

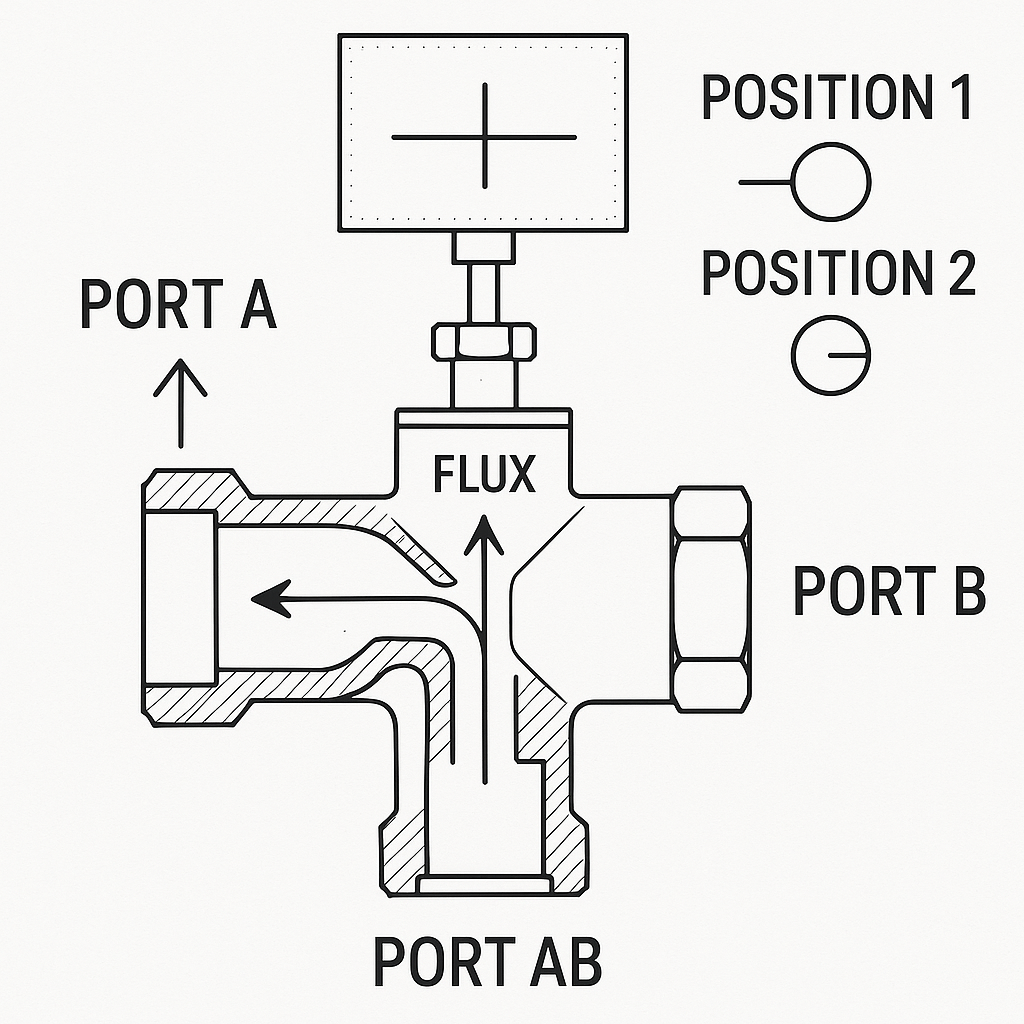

Une vanne 3 voies présente trois ports : une entrée et deux sorties (ou l’inverse). Le mécanisme interne dévie le passage du fluide selon la position, ce qui permet soit de mélanger deux flux, soit de les dériver vers différentes branches. Le schéma montre clairement les entrées, les sorties et les positions possibles.
Comment le flux est dirigé
Le déplacement du mécanisme (bille, clapet ou segmentation) détermine le chemin emprunté par le fluide. En position mélange, le flux converge vers une sortie commune; en position dérivation, il se répartit vers deux canalisations distinctes. Cette flexibilité est essentielle pour le contrôle de débit et l’adaptation du système à différents besoins.
Pour visualiser ces concepts, reportez-vous au schéma ci-contre et aux indications de sens de flux. Les systèmes d’application industrielle utilisent souvent des vannes 3 voies pour optimiser la distribution et réduire les pertes énergétiques.
Dans la pratique, maîtriser le flux et les chemins permis par le mécanisme vous aide à diagnostiquer rapidement les problèmes et à anticiper les exigences de maintenance. Le choix du type de vanne (sphérique, à boisseau, clapet) influence directement la précision du contrôle de débit et la longévité des canalisations.
Choix et installation d’une vanne 3 voies manuelle
Analyse du système existant et critères de choix
Avant tout, identifiez le rôle exact de la vanne dans votre installation : est-ce pour le mélange, la dérivation ou la distribution du fluide ? Vérifiez les conditions de service : pression, température, et le diamètre de la canalisation. Ces informations déterminent le matériau et le type de raccord adapté.
Types de vannes et critères de sélection
Les vannes les plus courantes sont :
- 🧰 Vannes sphériques — robustes et adaptées à des débits élevés.
- 🧩 Vannes à boisseau — contrôle précis du débit et excellente régulation.
- 🔧 Vannes à clapet — utile lorsque le refoulement doit être évité.
Comparez les modèles selon le matériau, le diamètre, la pression max et la température max, afin de garantir une distribution fiable et durable. Le choix doit aussi prendre en compte la compatibilité avec le fluide (eau, glycol, huile, etc.).
| Marque/Modèle | Type de vanne | Matériau | Diamètre (pouces) | Pression max (bars) | Température max (°C) | Prix indicatif (€) |
|---|---|---|---|---|---|---|
| Danfoss HRB3 | Sphérique | Laiton | 1 | 16 | 110 | 45 |
| Honeywell V5833A | Boisseau | Laiton | 3/4 | 10 | 95 | 60 |
| Watts Industries 77C | Sphérique | Inox | 1 1/4 | 25 | 150 | 90 |
Pour le chauffage, assurez-vous d’un dimensionnement adapté et d’un raccordement compatible avec vos tuyaux. Une bonne analyse minime des paramètres permet d’éviter les surprises et d’assurer une distribution homogène du fluide.
Outillage et matériel nécessaires
- 🔧 Clés à molette de tailles variées
- 🪛 Pinces multiprises
- ✂️ Coupe-tubes adapté
- 🪚 Ébavureur
- 🧰 Filasse et pâte d’étanchéité (pour filetés)
- 🔥 Chalumeau et brasure (pour soudures)
- 🧤 Gants et lunettes de protection
- 👟 Chaussures de sécurité
Avant de monter, vérifiez l’état des outils et prévoyez les consommables. Une préparation soignée évite les fuites et facilite la mise en œuvre.
Installation et mise en service
Outillage et sécurité
Coupez l’alimentation et vidangez le système avant travaux. Portez des équipements de protection et travaillez dans un espace bien ventilé. Une installation soignée minimise les risques et assure une distribution efficace du fluide.
Préparation et raccordement
Coupez et préparez les tuyaux avec précision. Ebavurez les extrémités et nettoyez les raccords pour garantir une étanchéité durable. Respectez le couple de serrage et les procédures de soudure si nécessaire.
Vérification et mise en service
Testez l’étanchéité en surveillant les fuites et purgez l’air. Actionnez la vanne dans toutes les positions pour vérifier le fonctionnement du mécanisme et le comportement du flux. Mesurez les températures et pressions pour valider la configuration choisie.
- ✅ Respectez le sens du flux indiqué par le fabricant.
- 💡 Purgez les zones hautes pour évacuer l’air résiduel.
- 🧭 Vérifiez l’orientation et la position de chaque port selon l’application (mélange, dérivation, distribution).
- 🧰 Gardez des pièces de rechange et joints compatibles à portée de main.
- 🔍 Contrôlez régulièrement les joints et les raccords après les premières semaines d’utilisation.
Le fonctionnement et l’installation nécessitent une attention particulière à la commande du débit et au contrôle du flux. Une bonne installation garantit une distribution stable et évite les gaspillages énergétiques.
Maintenance et pérennité de votre vanne 3 voies
La maintenance préventive prolonge la vie de la vanne et évite les réparations coûteuses. Inspectez les joints, lubrifiez les pièces mobile et nettoyez régulièrement pour éviter les dépôts qui entravent le mécanisme.
La sécurité et la qualité des installations reposent sur une approche méthodique et régulière. Une intervention rapide peut résoudre des problèmes simples et éviter des dégâts importants sur les canalisations et les équipements adjacents.
Comment savoir si une vanne 3 voies est dans la bonne orientation ?
Repérez les entrées et sorties indiquées sur le corps de la vanne et reportez-vous au schéma fourni par le fabricant. Le sens du flux doit correspondre au trajet prévu dans votre installation.
Quelles vérifications après l’installation ?
La maintenance est-elle vraiment nécessaire ?
Oui. Les joints et les pièces mobiles s’usent avec le temps, et un entretien régulier prévient les fuites et les dysfonctionnements tout en prolongeant la durée de vie de la vanne.
